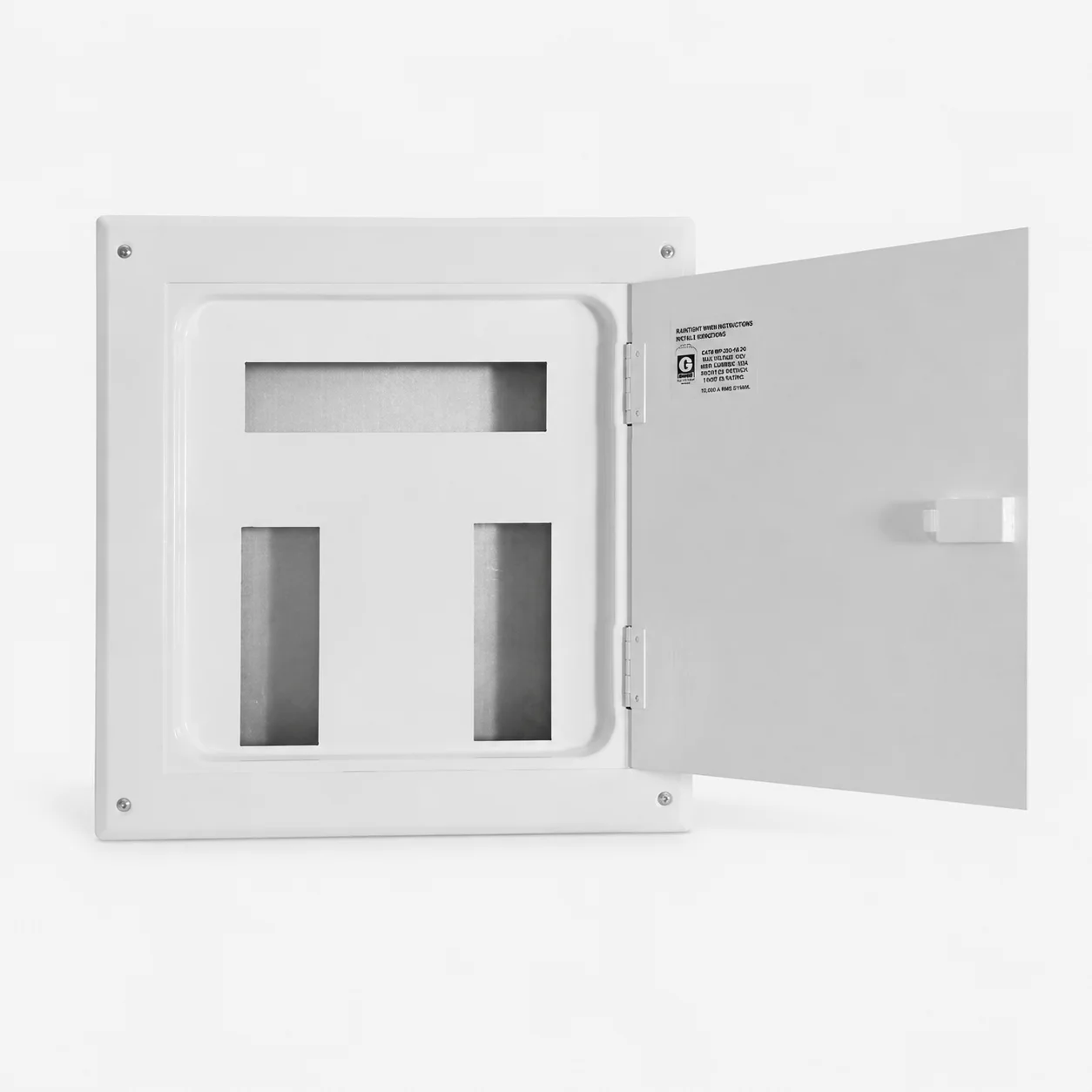

Quadro Eurogomes Versátil 100A DIN

O Quadro Eurogomes Versátil 100A reúne barramento bifásico ou trifásico, espaço para chave geral e 11 módulos adicionais destinados a DR ou DPS. A linha aceita mini-disjuntores DIN de diferentes fabricantes e é fornecida sem os disjuntores.

Capacidades de 16 a 44 disjuntores.
Modelos de embutir e sobrepor.
Guarnição e porta brancas com pintura eletrostática epóxi a pó.
Caixa e placa de montagem em chapa galvanizada, conforme o modelo.

Códigos disponíveis: 1028, 1029, 1030, 1031, 1032, 1033, 1034, 1035, 1036, 1037, 1038, 1039, 1040, 1041, 1042, 1043, 1044, 1045, 1046, 1047.

Instalação	Embutir, Sobrepor
Padrão do disjuntor	DIN
Quantidade de disjuntores	16 disjuntores, 22 disjuntores, 28 disjuntores, 34 disjuntores, 44 disjuntores
Módulos adicionais	11-modulos
Corrente nominal	100 A
Número de fases	Bifásico, Trifásico
Fornecimento do barramento	Com barramento
Material principal	Chapa de aço galvanizado
Cor do acabamento	Branco
Dimensões externas (mm)	Variam conforme o código; consulte a tabela técnica.
Bitola da chapa (mm)	0,80 mm, conforme o componente.
Itens não inclusos	Disjuntores.

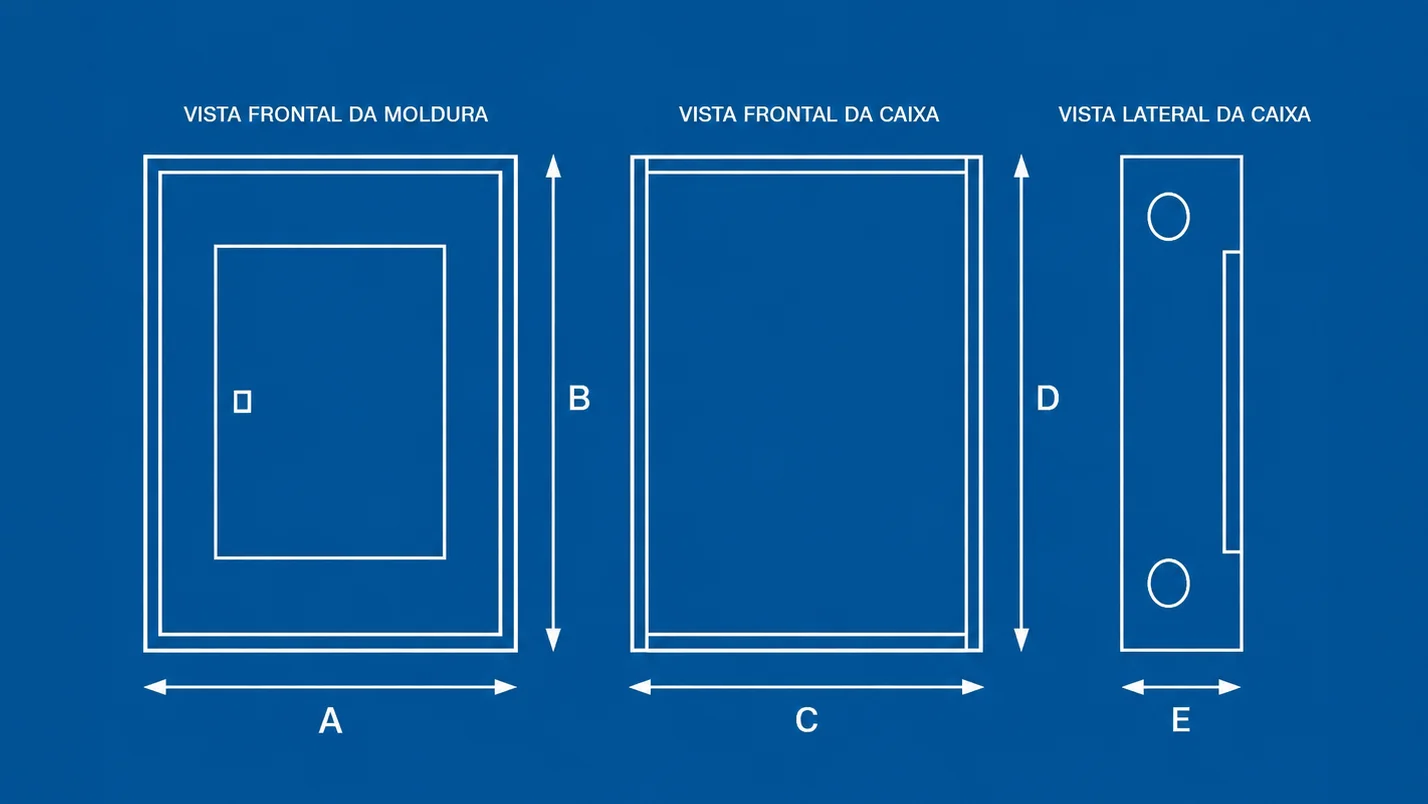

Código	Referência	Instalação	Fases	Disjuntores	Módulos	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	Corrente	Peso (kg)
1028	QDTEV 16 DISJ + 11 MÓDULOS	Embutir	Trifásico	16	11	383	405	365	383	105	100 A	4,500
1029	QDTEV 22 DISJ + 11 MÓDULOS	Embutir	Trifásico	22	11	383	452	365	432	105	100 A	5,100
1030	QDTEV 28 DISJ + 11 MÓDULOS	Embutir	Trifásico	28	11	383	503	365	484	105	100 A	5,700
1031	QDTEV 34 DISJ + 11 MÓDULOS	Embutir	Trifásico	34	11	383	555	365	536	105	100 A	6,300
1032	QDTEV 44 DISJ + 11 MÓDULOS	Embutir	Trifásico	44	11	383	657	365	637	105	100 A	9,500
1033	QDBEV 16 DISJ + 11 MÓDULOS	Embutir	Bifásico	16	11	383	405	365	383	105	100 A	4,500
1034	QDBEV 22 DISJ + 11 MÓDULOS	Embutir	Bifásico	22	11	383	452	365	432	105	100 A	5,100
1035	QDBEV 28 DISJ + 11 MÓDULOS	Embutir	Bifásico	28	11	383	503	365	484	105	100 A	5,700
1036	QDBEV 34 DISJ + 11 MÓDULOS	Embutir	Bifásico	34	11	383	555	365	536	105	100 A	6,300
1037	QDBEV 44 DISJ + 11 MÓDULOS	Embutir	Bifásico	44	11	383	657	365	637	105	100 A	9,500
1038	QDTSV 16 DISJ + 11 MÓDULOS	Sobrepor	Trifásico	16	11	368	388	365	383	105	100 A	4,500
1039	QDTSV 22 DISJ + 11 MÓDULOS	Sobrepor	Trifásico	22	11	368	436	365	432	105	100 A	5,100
1040	QDTSV 28 DISJ + 11 MÓDULOS	Sobrepor	Trifásico	28	11	368	488	365	484	105	100 A	5,700
1041	QDTSV 34 DISJ + 11 MÓDULOS	Sobrepor	Trifásico	34	11	368	540	365	536	105	100 A	6,300
1042	QDTSV 44 DISJ + 11 MÓDULOS	Sobrepor	Trifásico	44	11	368	640	365	637	105	100 A	9,500
1043	QDBSV 16 DISJ + 11 MÓDULOS	Sobrepor	Bifásico	16	11	368	388	365	383	105	100 A	4,500
1044	QDBSV 22 DISJ + 11 MÓDULOS	Sobrepor	Bifásico	22	11	368	436	365	432	105	100 A	5,100
1045	QDBSV 28 DISJ + 11 MÓDULOS	Sobrepor	Bifásico	28	11	368	488	365	484	105	100 A	5,700
1046	QDBSV 34 DISJ + 11 MÓDULOS	Sobrepor	Bifásico	34	11	368	540	365	536	105	100 A	6,300
1047	QDBSV 44 DISJ + 11 MÓDULOS	Sobrepor	Bifásico	44	11	368	640	365	637	105	100 A	9,500

Código

Referência

Instalação

Fases

Disjuntores

Módulos

A (mm)

B (mm)

C (mm)

D (mm)

E (mm)

Corrente

Peso (kg)

1028

QDTEV 16 DISJ + 11 MÓDULOS

Embutir

Trifásico

383

405

365

383

105

100 A

4,500

1029

QDTEV 22 DISJ + 11 MÓDULOS

Embutir

Trifásico

383

452

365

432

105

100 A

5,100

1030

QDTEV 28 DISJ + 11 MÓDULOS

Embutir

Trifásico

383

503

365

484

105

100 A

5,700

1031

QDTEV 34 DISJ + 11 MÓDULOS

Embutir

Trifásico

383

555

365

536

105

100 A

6,300

1032

QDTEV 44 DISJ + 11 MÓDULOS

Embutir

Trifásico

383

657

365

637

105

100 A

9,500

1033

QDBEV 16 DISJ + 11 MÓDULOS

Embutir

Bifásico

383

405

365

383

105

100 A

4,500

1034

QDBEV 22 DISJ + 11 MÓDULOS

Embutir

Bifásico

383

452

365

432

105

100 A

5,100

1035

QDBEV 28 DISJ + 11 MÓDULOS

Embutir

Bifásico

383

503

365

484

105

100 A

5,700

1036

QDBEV 34 DISJ + 11 MÓDULOS

Embutir

Bifásico

383

555

365

536

105

100 A

6,300

1037

QDBEV 44 DISJ + 11 MÓDULOS

Embutir

Bifásico

383

657

365

637

105

100 A

9,500

1038

QDTSV 16 DISJ + 11 MÓDULOS

Sobrepor

Trifásico

368

388

365

383

105

100 A

4,500

1039

QDTSV 22 DISJ + 11 MÓDULOS

Sobrepor

Trifásico

368

436

365

432

105

100 A

5,100

1040

QDTSV 28 DISJ + 11 MÓDULOS

Sobrepor

Trifásico

368

488

365

484

105

100 A

5,700

1041

QDTSV 34 DISJ + 11 MÓDULOS

Sobrepor

Trifásico

368

540

365

536

105

100 A

6,300

1042

QDTSV 44 DISJ + 11 MÓDULOS

Sobrepor

Trifásico

368

640

365

637

105

100 A

9,500

1043

QDBSV 16 DISJ + 11 MÓDULOS

Sobrepor

Bifásico

368

388

365

383

105

100 A

4,500

1044

QDBSV 22 DISJ + 11 MÓDULOS

Sobrepor

Bifásico

368

436

365

432

105

100 A

5,100

1045

QDBSV 28 DISJ + 11 MÓDULOS

Sobrepor

Bifásico

368

488

365

484

105

100 A

5,700

1046

QDBSV 34 DISJ + 11 MÓDULOS

Sobrepor

Bifásico

368

540

365

536

105

100 A

6,300

1047

QDBSV 44 DISJ + 11 MÓDULOS

Sobrepor

Bifásico

368

640

365

637

105

100 A

9,500

Perguntas Frequentes

Os quadros Gomes aceitam disjuntores de outras marcas?

Sim. Os quadros DIN da Linha Metal são fabricados "para instalação de disjuntores de todas as marcas existentes no mercado". O Quadro Eurogomes 150/225A cita nominalmente Siemens, GE, Eletromar e Pial Legrand, com exceção da marca ING no modelo de 225A.

Qual a diferença entre quadro embutir e sobrepor?

No modelo embutir, a guarnição com porta fica na cor branca e a caixa fica embutida na parede, em chapa galvanizada. No modelo sobrepor, tanto a porta quanto a caixa ficam na cor branca e são fixadas sobre a parede.

O quadro vem com os disjuntores instalados?

Não. Os quadros de distribuição e de comando são fornecidos sem disjuntores, conforme indicado no próprio catálogo.

O que é o "espaço para DR+DPS"?

É um espaço de 11 módulos reservado no quadro, separado dos disjuntores normais, para instalação do disjuntor Geral junto com um dispositivo DR (Diferencial Residual) ou DPS (Dispositivo de Proteção contra Surtos).

Qual o grau de proteção dos Quadros de Comando QCE?

IP54, com vedação em borracha na porta contra poeira e respingos de água.

Quantos tamanhos de Quadro de Comando QCE existem?

30 tamanhos, do QCE 13 (200x200x150mm) ao QCE 26 (1200x800x350mm).

A Indústria Gomes vende direto ou só por representante?

As duas formas: atendimento direto pela fábrica em Juiz de Fora, MG, e também por uma rede de representantes regionais em todo o território nacional.

Onde fica a fábrica da Indústria Gomes?

Av. Presidente Juscelino Kubitschek, 5503, Nova Era, Juiz de Fora, MG, em sede própria de 6.000 m².

Há quanto tempo a Indústria Gomes fabrica quadros elétricos?

Desde 1971, mais de 50 anos de operação contínua.

Qual a diferença entre a Linha Metal e a Linha Plast-Gomes?

A Linha Metal é fabricada em chapa de aço galvanizado, voltada para instalações de maior porte e padrão Telebrás/medição. A Linha Plast-Gomes é injetada em PSAI (plástico), voltada para obras residenciais de giro rápido.
